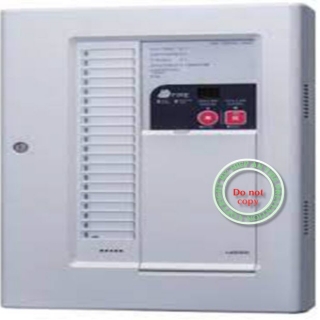

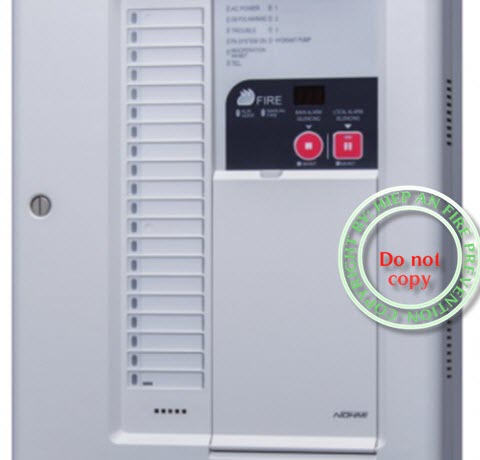

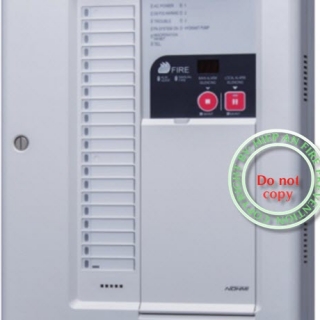

TRUNG TÂM NOHMI 10~20 VÙNG

Mã sản phẩm: FAPN105N-10L-20L

Giá bán: Liên Hệ

Chi tiết sản phẩm

Tín hiệu lối vào phụ

Đầu báo cháy và nút ấn báo cháy tay được kết nối vào trung tâm báo cháy và thể hiện báo động bằng chuông tại trung tâm báo cháy và chuông tại từng khu vực khí có báo cháy. Trung tâm báo cháy FAPN105N có 2 loại 10 kênh và 20 kênh. Mỗi loại đều có chức năng thẩm định báo cháy.

Tín hiệu lối vào báo động:

Tín hiệu lối ra

Tủ cung cấp 10 tín hiệu điều khiển có thể lập trình. Đồng thời cung cấp một nhóm các tín hiệu khởi động bơm chữa cháy, hệ thống PA và bảng hiển thị phụ.

Màn hình hiển thị

Màn hình hiển thị 3 chữ số sẽ hiển thị các tín hiệu báo động, báo lỗi và các sự kiện khác của hệ thống.

Kích hoạt chuông báo cháy

Có 2 chế độ kích hoạt chuông báo cháy. Một chế độ sẽ kích hoạt toàn bộ chuông báo cháy cùng lúc gọi là báo cháy tổng thể. Chế độ kia sẽ chỉ kích hoạt một nhóm chuông báo cháy phụ thuộc vào khu vực xảy ra đám cháy, gọi là báo cháy khu vực

Hai lối ra trên tủ (BKC; BKF) sẽ được sử dụng cho chế độ báo cháy toàn bộ. Các lối ra tiếp điểm có thể lập trình sẽ được sử dụng cho chế độ báo cháy khu vực.

Tính năng tự kiểm tra

Những chức năng sau sẽ được giám sát liên tục tại mọi thời điểm

Hở mạch/ ngắn mạch của các đường kênh đầu báo
Lỗi ắc quy
Lỗi điện áp trên mạch
Đứt cầu chì trên mạch
Tín hiệu truyền đi bị lỗi
Hở mạch/ngắn mạch tín hiệu kết nối với hệ thống PA
Lỗi kết nối với loa trên mặt tủ
Lỗi bộ nhớ
Lỗi cơ sở dữ liệu
Lỗi vi xử lý

Mạch nhận tín hiệu báo cháy sẽ được kiểm tra 1 lần/tuần và kết quả kiểm tra sẽ được lưu trong bộ nhớ của tủ trung tâm.

Chức năng lập trình

Các thiết lập sau có thể được lập trình trong chế độ lập trình của hệ thống.

Loại những đường kênh báo cháy không sử dụng ra khỏi hệ thống.
Thiết lập tính năng thẩm định báo cháy cho từng kênh báo cháy
Cài đặt để sử dụng các đèn LED hiện thị phụ
Cài đặt các nút phụ trên mặt tủ

THÔNG SỐ KỸ THUẬT

MÃ HIỆU	FAPN105 SERIES
LOẠI	Trung tâm báo cháy loại thông thường ( loại kênh)
ĐIỆN ÁP CẤP	220VAC 50/60Hz
NGUỒN PHỤ	24VDC Ni-Cd 0.45Ah
ĐIỆN ÁP MẠCH	5, 24, 48VDC, 24VAC
THỜI GIAN THẨM ĐỊNH CHÁY	Đầu báo nhiệt: 10 giây Đầu báo khói: 60 giây
CÔNG SUẤT TIÊU THỤ	Lớn nhất: 30VA (Trong chế độ giám sát bình thường) Lớn nhất: Khoảng 60VA (Trong điều kiện báo cháy)
SỐ LƯỢNG TỐI ĐA CÁC THIẾT BỊ ĐƯỢC PHÉP ĐẤU NỐI	Loại đầu báo khói: 30 đầu/kênh (tối đa 300 đầu/10 kênh, 600 đầu/20 kênh) Chuông báo cháy: 30 chiếc (loại 24VDC, 10mA) Đèn vị trí: 7 chiếc (loại 30V, 2W); 29 chiếc ( loại 24VDC, 15mA)
NHIỆT ĐỘ MÔI TRƯỜNG VÀ ĐỘ ẨM CHO PHÉP HOẠT ĐỘNG	Nhiệt độ 0 đến 40°C; Độ ẩm 20~85%(RH)
ĐIỆN TRỞ CỦA ĐƯỜNG DÂY TÍN HIỆU	Nhỏ hơn 50 Ω
THIẾT BỊ ĐIỆN TRỞ CUỐI ĐƯỜNG DÂY	10kΩ, 1/2W
CHẤT LIỆU VỎ TỦ	Nhựa ABS (Loại chịu lửa nhóm UL-V2)
MÀU SẮC	Màu trắng
TRỌNG LƯỢNG	Khoảng 4kg
KÍCH THƯỚC	480mm(cao)x340(rộng)x90mm(sâu)
